產品概述

鏈板輸送機概述：

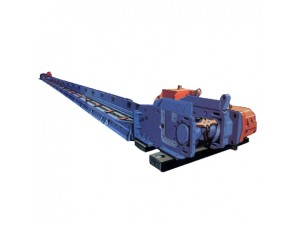

       重型鏈板輸送機（簡稱鏈板機），是在中型板式給料機基礎上改進設計的。鏈板機的主動鏈輪與改向鏈輪之間，環繞兩條環鏈，鏈鉤與鏈板聯結，鏈板兩側增加兩滾輪，物料的重量均勻壓在兩滾輪上，驅動裝置將動力傳至鏈輪，帶動環鏈和鏈板運行，達到輸送物料之目的，相比較輕型鏈板輸送機而言更適合長距離輸送。

      鏈板機是高溫物料較佳輸送設備，也可用于輸送其它散狀、塊粒狀、塊狀物料，已廣泛用于建材、治金、礦山等行業的物料輸送。

鏈板輸送機特點：

      鏈板機結構設計合理，使用性能好，運行阻力小，易損零件少，操作安全，維修方便，運行可靠，使用壽命長。鏈板機可水平或傾角<30°安裝，傾斜安裝時，配有棘輪逆止機構。

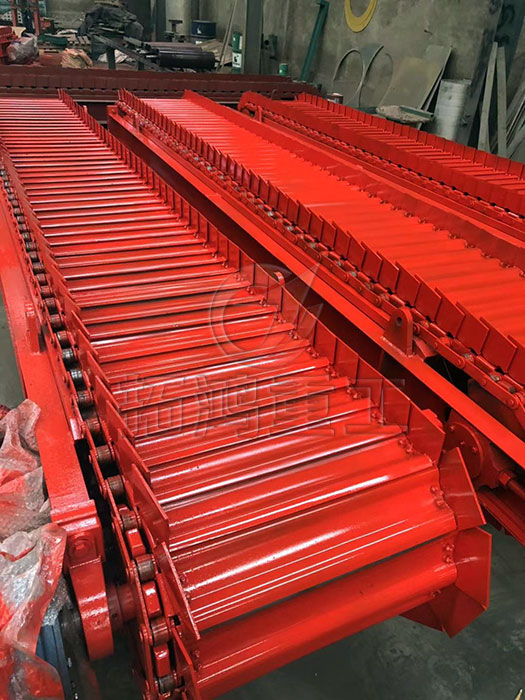

      輸送鏈板上的輥輪在導軌上滾動，輸送鏈與機殼無磨擦；鏈條采用合金鋼熱處理加工制成，其正常使用壽命2年左右，運行中故障率低。除頭尾軸承外，輸送機中無潤滑點。

鏈板輸送機主要結構：

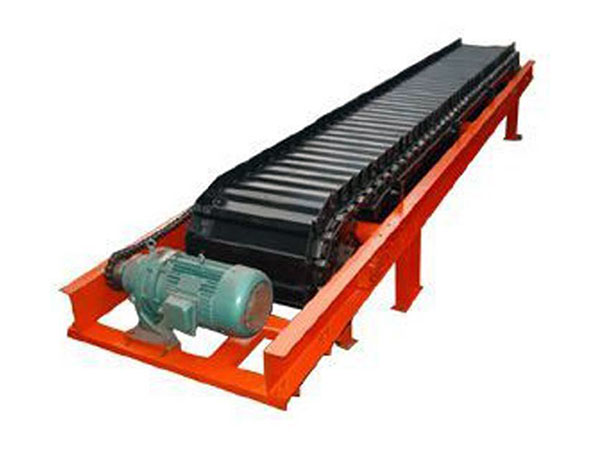

      鏈板機由頭部機架、頭部護罩、主動鏈輪組、輸料裝置、中部機架、尾部機架、改向鏈輪組，鏈板托輪組和驅動裝置組成。

      驅動裝置由柱銷聯軸器、JZQ減速機、驅動底座組成。分右裝和左裝兩種，從機尾向輸送方向看，驅動裝置在右側為右裝，在左側為左裝。

      鏈輪采用組裝式結構，由鑄鋼鏈輪圈與鏈輪芯用螺栓聯結組合，耐磨性能強，便于拆卸安裝。主動鏈輪采用窩眼鏈輪圈，防止環鏈運行中滑動。

技術參數
